Rialaitheoir Teocht TCB-NA le haghaidh Fuaraitheoirí Caighdeánacha

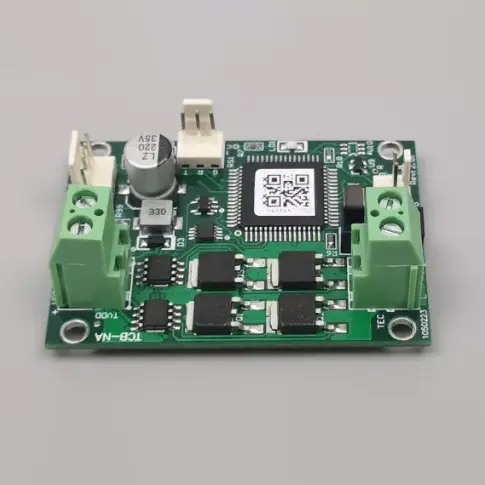

Is modúl rialaithe teochta é X-Meritan TCB-NA Rialaitheoir Teochta le haghaidh Fuaraitheoirí Caighdeánacha le haghaidh fuaraitheoirí teirmeleictreacha caighdeánacha (TEC), a thacaíonn le fuarú agus téamh araon. Soláthraíonn sé cruinneas rialaithe teochta ± 0.1 ° C, sruth TEC 0-10A, agus raon rialaithe de -20 ° C go + 100 ° C.

Le comhéadan sraitheach caighdeánach ASCII, braite teochta 10K NTC, agus struchtúr dlúth 60 × 42 × 26.5mm, tá an TCB-NA deartha le haghaidh comhtháthú díreach i gcórais bhainistíochta teirmeach tionsclaíocha agus tráchtála.

Sonraíochtaí Teicniúla

Is féidir luach NTC B a shaincheapadh. Bíonn tionchar ag luach B difriúil ar thomhas teochta absalóideach ach ní athraíonn sé an cruinneas rialaithe bunúsach.

Feidhmeanna Rialaithe

Téamh agus Fuarú

Tomhaiseann an rialtóir teocht tríd an braiteoir NTC agus coigeartóidh sé treo TEC de réir an phointe socraithe. Ligeann sé seo don mhodúl céanna téamh agus fuarú a sholáthar gan crua-earraí rialaithe ar leithligh.

Rialachán AR/AS

Tá an modh rialaithe ON/OFF deartha le haghaidh cothabhála cobhsaí teochta i bhfeidhmchláir chaighdeánacha TEC, lena n-áirítear dé-óid léasair agus trealamh saotharlainne.

Comhéadan Srathach

Is féidir socruithe teochta agus monatóireacht fíor-ama a bhainistiú trí phrótacal sraitheach ASCII. Is féidir uirlisí sraitheacha coitianta ar nós Windows HyperTerminal a úsáid le linn socraithe agus tástála.

Soláthraíonn aláraim tiomnaithe agus comharthaí “réidh” aiseolas ar stádas oibriúcháin, agus ceadaíonn ionchur múchadh TEC don chóras óstaigh oibriú TEC a dhíchumasú nuair is gá.

Meaitseáil Cumhachta

Voltas TEC

Tá meaitseáil voltais ríthábhachtach toisc nach soláthraíonn Rialaitheoir Teochta TCB-NA le haghaidh Fuaraitheoirí Caighdeánach teorannú inmheánach voltais aschuir. Ní fhéadfaidh an voltas soláthair a bheith níos mó ná voltas rátáil an TEC nasctha.

Mar shampla, nuair a úsáidtear TEC 12V, ba cheart soláthar cumhachta an chórais a roghnú dá réir sin.

Cumhacht Ripple

Féadfaidh oibríocht lasctha an rialaitheora ripple a mhéadú ar an soláthar cumhachta lasctha nasctha. Má tá cláir eile sa chóras atá íogair do thorann leictreach nó IEA, b’fhéidir gurbh fhearr soláthar cumhachta ar leith don rialtóir.

Feidhmíocht Teochta

Raon Braiteoir

Tacaíonn an 10K NTC nasctha le raon tomhais sonraithe de -30 ° C go + 147 ° C, agus sonraítear rialú teochta gníomhach ó -20 ° C go + 100 ° C.

Cruinneas

Is iad ±0.1°C an cruinneas rialaithe teochta sonraithe agus an cruinneas socraithe teochta. Is féidir le lamháltas NTC, socrú braiteoirí, teagmháil theirmeach, tréithe TEC, diomailt teasa, agus coinníollacha comhthimpeallacha difear a dhéanamh freisin ar fheidhmíocht an chórais iarbhír.

Maidir le hiarratais a dteastaíonn cobhsaíocht dhian teochta uathu, ba cheart tástáil a dhéanamh leis an struchtúr deiridh TEC, braiteoir, ualach agus meicniúil.

Réimsí Iarratais

Dé-óid léasair

Is féidir leis an rialtóir timpeallacht theirmeach cobhsaí a choinneáil do chórais dé-óid léasair áit a mbíonn tionchar díreach ag an teocht ar fheidhmíocht oibriúcháin.

Trealamh Saotharlainne

Tá sé oiriúnach le haghaidh ionstraimí saotharlainne a éilíonn téamh agus fuarú teirmeleictreach caighdeánach le rialáil teocht cobhsaí.

Córais Tionscail

Is féidir le trealamh tionsclaíoch an modúl a úsáid le haghaidh rialú ginearálta TEC áit a bhfuil suiteáil dhlúth, cumarsáid sraitheach, agus éifeachtúlacht costais tábhachtach.

Fearais Chliste

Déanann an ailtireacht atá dírithe ar chostas an rialtóir oiriúnach do mhonarú fearas cliste agus d'iarratais toirte eile a éilíonn rialú teochta caighdeánach.

TCB-NA nó TCB-NE?

Tá TCB-NA oiriúnach nuair a thugann an tionscadal tosaíocht do rialú teochta caighdeánach agus éifeachtúlacht costais. Maidir le hiarratais a éilíonn bainistíocht fuinnimh níos airde nó feidhmeanna rialaithe teochta ardleibhéil, d'fhéadfadh go mbeadh an tsraith TCB-NE níos oiriúnaí.

Ba cheart go mbeadh an roghnú bunaithe ar voltas TEC, reatha, teocht sprice, riachtanais rialaithe, éifeachtúlacht, agus ailtireacht an chórais.

Ceanglais Soláthair

Sula n-ordaítear, ba cheart do cheannaitheoirí an voltas rátáil CCE, an t-uasmhéid reatha, an voltas soláthair cumhachta, an sprioc-teocht, an cruinneas riachtanach, sonraíocht NTC, riachtanais chumarsáide agus an timpeallacht oibriúcháin a dhearbhú.

Feidhmíonn X-Meritan a mhonarcha féin sa tSín, a chlúdaíonn cóimeáil PCB agus calabrú deiridh. Is féidir lena fhoireann innealtóireachta tacaíocht theicniúil a sholáthar do mheaitseáil voltais TEC, bainistíocht ripple cumhachta, agus riachtanais chumraíochta. Tacaíonn fardal caighdeánach comhpháirteanna agus lóistíocht thar lear le OEM agus soláthar toirte.

Nótaí Suiteáil

Caithfidh an soláthar cumhachta a bheith ag luí leis an rátáil TEC. D’fhéadfadh ró-ualach comhpháirteanna a bheith mar thoradh ar dhul thar an voltas TEC toisc nach bhfuil aon teorannú inmheánach voltais aschuir ag an Rialaitheoir Teochta TCB-NA le haghaidh Fuaraitheoirí Caighdeánacha.

Ba cheart an tsonraíocht reatha 0–10A a mheas in éineacht leis an TEC, sreangú, nascóirí agus soláthar cumhachta. Tá gá le diomailt teasa cuí freisin don chóras teirmeleictreach iomlán.

Agus leictreonaic íogair eile á nascadh leis an soláthar cumhachta aistrithe céanna, seiceáil feidhmíocht ripple agus EMI roimh chomhtháthú an chórais deiridh.

Ceisteanna Coitianta

Cén voltas TEC is féidir leis an TCB-NA a thacú?

Tacaíonn an rialtóir le voltais TEC ó 5V go 27V. Caithfidh an voltas TEC a bheith comhionann le voltas soláthair an bhoird nó níos airde ná é. Toisc nach bhfuil aon teorannú voltais aschuir inmheánaigh ag an TCB-NA, níor cheart go sáródh an soláthar cumhachta voltas rátáil an TEC.

Cad é an t-uassruth TEC?

Tacaíonn an Rialaitheoir Teocht TCB-NA le haghaidh Fuaraitheoirí Caighdeánacha le raon srutha TEC de 0–10A. Ba cheart an sruth oibriúcháin iarbhír a roghnú de réir rátáil TEC, ualach teirmeach, sreangú, nascóirí, agus cumas soláthair cumhachta.

An féidir leis an rialtóir téamh agus fuarú araon a sholáthar?

Tá. Ligeann an ailtireacht rialaithe déthreo don CCE oibriú i modhanna teasa agus fuaraithe araon, rud a fhágann gur féidir teocht sprice a choinneáil faoi choinníollacha comhthimpeallacha athraitheacha.

Cén braiteoir teochta a úsáideann an rialtóir?

Úsáideann an chumraíocht chaighdeánach 10K NTC le luach réamhshocraithe B de 3950. Is féidir luach B a shaincheapadh de réir riachtanais iarratais. Is é an raon tomhais sonraithe ná -30°C go +147°C, agus raon rialaithe de -20°C go +100°C.

Conas is féidir an TCB-NA a rialú nó monatóireacht a dhéanamh?

Úsáideann an rialtóir comhéadan sraitheach caighdeánach ASCII le haghaidh socrú teochta agus monatóireacht fíor-ama. Soláthraíonn sé freisin aláraim agus comharthaí stádais “réidh” agus ionchur múchadh TEC le haghaidh comhtháthú leis an gcóras rialaithe óstaigh.
