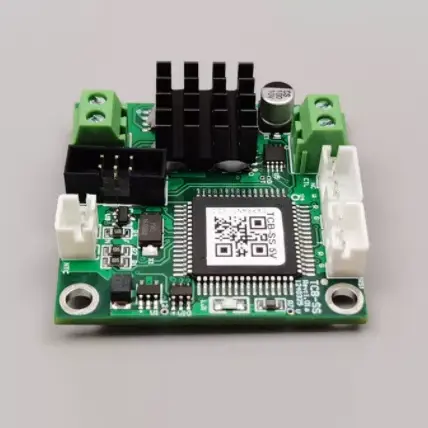

Déanann X-Meritan Rialaitheoir Teocht TCB-SS le Méid Ultra-Dlúth agus Deartha le haghaidh Micri-TECs feidhmchláir nuair is gá spás cláir, cobhsaíocht teochta agus aschur rialaithe TEC a chur san áireamh le chéile. Comhtháthaíonn an TCB-SS braite teochta agus tiomáint TEC ar bhord rialaithe beag, rud a ligeann do Micrimhilseogra TEC a rialáil trí lúb rialaithe teochta atá bunaithe ar aiseolas.
Tá an rialtóir deartha timpeall ar fhormáid boird dhlúth seachas ar ailtireacht rialaithe teochta ginearálta. Úsáideann sé braiteoir 10K NTC mar ionchur braite teochta réamhshocraithe agus tacaíonn sé le voltas TEC réamhshocraithe de 4.5V le sruth TEC uasta de 3A, rud a fhágann go bhfuil an bord oiriúnach do chórais bhainistíochta teirmeacha mionsamhla.
|
Voltas soláthair boird (DC) |
5V ±10% |
|
Éifeachtúlacht aschuir |
>94% |
|
Voltas TEC |
4.5V (réamhshocraithe) |
|
reatha TEC |
3A (uasmhéid) |
|
Braiteoir rialaithe teochta |
10K NTC (luach réamhshocraithe B: 3950) |
|
Cruinneas rialaithe teochta |
0.01° |
|
Socraigh cruinneas teochta |
0.01° |
|
Raon tomhais rialaithe teochta |
-60°C go +170°C |
|
Rialú raon teochta |
-20°C go +100°C |
|
Socrú réamhshocraithe sa mhonarcha |
25°C |
Aimsíonn 10K NTC athruithe teochta agus cuireann sé an comhartha chuig an rialtóir.
Déanann an rialtóir an teocht tomhaiste a chur i gcomparáid leis an spriocluach agus rialaíonn sé an t-aschur Micrimhilseogra TEC trí rialú PID.
Déanann aschur leanúnach an tiomántán TEC a choigeartú le linn oibríochta seachas a bheith ag brath ar lascadh simplí air/as amháin.
Ag tomhas 4 cm × 4 cm × 1.28 cm, tá an Rialaitheoir Teochta TCB-SS le Méid Ultra-Dlúth agus Deartha do MhicriTECnna deartha do chórais Micrea-TEC a bhfuil spás suiteála teoranta acu.
Soláthraíonn an rialtóir cruinneas rialaithe teochta 0.01 ° C agus 0.01 ° C cruinneas teocht socraithe le haghaidh rialú teirmeach beacht.
Le héifeachtacht aschuir os cionn 94%, soláthraíonn an rialtóir tiomáint CCE éifeachtach i gcórais rialaithe teochta dlúth.
Is é an voltas réamhshocraithe TEC ná 4.5V, le sruth TEC uasta de 3A, le haghaidh feidhmchláir Micrimhilseogra CCE atá comhoiriúnach.
Is é an braiteoir réamhshocraithe ná 10K NTC le luach B de 3950, ag soláthar aiseolas teochta don lúb rialaithe.
Is é an raon tomhais rialaithe teochta ná -60 ° C go + 170 ° C, agus is é an raon teochta rialaithe sonraithe -20 ° C go + 100 ° C.
I measc na bhfeidhmeanna ionsuite tá forshrutha, róvoltas, teorannú teochta, agus braite ciorcad oscailte/gearr TEC chun monatóireacht a dhéanamh ar an rialtóir agus ar an TEC nasctha le linn oibriú.
|
Mír |
Cumraíocht Chaighdeánach |
|
Cineál CCE |
Micrimhilseogra TEC |
|
Voltas TEC |
Réamhshocrú 4.5V |
|
TEC Reatha |
3A Uasmhéid |
|
Braiteoir Teochta |
10K NTC |
|
B-Luach NTC |
3950 Réamhshocrú |
|
Bord Soláthar |
5V ±10% DC |
|
Raon Rialaithe |
-20°C go +100°C |
Roimh an gcomhtháthú, ba cheart ceanglais leictreacha TEC, tréithe NTC, teocht sprice, agus soláthar boird a sheiceáil i gcoinne sonraíochtaí an rialtóra.
Soláthraíonn an Rialaitheoir Teochta TCB-SS le Méid Ultra-Dlúth agus Deartha do MhicriTECnna rialú teochta dlúth do mhodúil optúla nuair a bhíonn coinníollacha teirmeacha cobhsaí ag teastáil.
Is féidir leis Micrimhilseogra CCE comhoiriúnach a thiomáint chun teocht dé-óid léasair a rialáil i gcórais optúla dlúth.
Tá an rialtóir dlúth oiriúnach le haghaidh ionstraimí saotharlainne a éilíonn rialáil teochta Micrimhilseogra-TEC laistigh de spás suiteála teoranta.
Tacaíonn an TCB-SS le rialú teochta i bhfeistí diagnóiseacha dlúth ina bhfuil méid boird agus rialáil theirmeach ina bhfachtóirí dearaidh tábhachtacha.
Is féidir an rialtóir a chomhtháthú le córais Micrimhilseogra TEC chun rialú teochta a dhéanamh ar bhrathadóirí infridhearg atá íogair ó thaobh teochta agus braiteoirí CCD.
A1: Tá an Rialaitheoir Teocht TCB-SS le Méid Ultra-Dlúth agus Deartha do MhicriTECnna deartha le haghaidh feidhmchláir Micrimhilseogra-TEC. Ba cheart an TEC nasctha a sheiceáil i gcoinne an voltas réamhshocraithe TEC 4.5V sonraithe agus uassruth 3A.
A2: Is é an chumraíocht braite teochta réamhshocraithe ná 10K NTC le luach B de 3950. Ba cheart ceanglais braite eile a dhearbhú le linn sonraíochta an tionscadail.
A3: Is é an raon tomhais rialaithe teochta ná -60 ° C go + 170 ° C, agus is é an raon teochta rialaithe sonraithe -20 ° C go + 100 ° C. Léiríonn an raon tomhais an cumas braite teochta, ach sainmhíníonn an raon rialaithe an raon rialaithe teochta sonraithe.
A4: Is é 5V ±10% DC voltas soláthair an bhoird. Ba cheart go soláthródh an córas foinse cumhachta oiriúnach a fhanann laistigh den raon ionchuir sonraithe seo.
A5: Is é 3A an t-uassruth TEC sonraithe, le voltas réamhshocraithe TEC de 4.5V. Ba cheart an TEC nasctha iarbhír a roghnú de réir a riachtanas leictreach agus teorainneacha an rialtóra.
A6: Is é 0.01 ° C an cruinneas rialaithe teochta sonraithe, agus sonraítear an cruinneas teocht socraithe freisin mar 0.01 °C.
A7: Áirítear leis an rialtóir cosaint overcurrent, cosaint overvoltage, teorannú teochta, agus ciorcad oscailte TEC agus braite gearrchiorcaid.
