Rialaitheoir Teocht ATC-M1 le PID Gearrthimthrialla

Forbraíonn X-Meritan ábhair thermoelectric, fuaraitheoirí, comhpháirteanna NTC agus rialtóirí teochta le haghaidh bainistíochta teirmeach leathsheoltóra. Comhcheanglaíonn an Rialaitheoir Teochta ATC-M1 le PID Gearr-Thimthrialla bord dlúth 34mm x 20mm le rialú PID gearr-thimthriall, aiseolas teocht 10K NTC agus rialú aschuir TEC do mhicri rudaí a bhfuil táimhe íseal teirmeach acu. Feidhmíonn sé ar 3.0V–5.0V DC, tacaíonn sé le raon teochta réamhshocraithe de +10 go +40 céim C, agus tá teocht socraithe réamhshocraithe monarcha de 25 céim C. Is féidir an teocht a choigeartú trí potentiometer W9 nó ionchur analógach, le cobhsaíocht rialaithe teochta sonraithe de 0.001 céim C.

Príomhghnéithe

Rialú PID Gearr-Thimthrialla

Úsáideann an Rialaitheoir Teochta ATC-M1 le PID Gearrthimthrialla cur chuige aiseolais PID gearrthimthriall atá deartha le haghaidh micrea-réada a bhfuil táimhe íseal teirmeach acu. Cuidíonn gníomh ceartaitheach go minic leis an rialtóir freagairt d'athruithe ar riocht teirmeach an ruda rialaithe gan a bheith ag brath ar an bhfreagra teirmeach níos mó a bhaineann le córais thraidisiúnta.

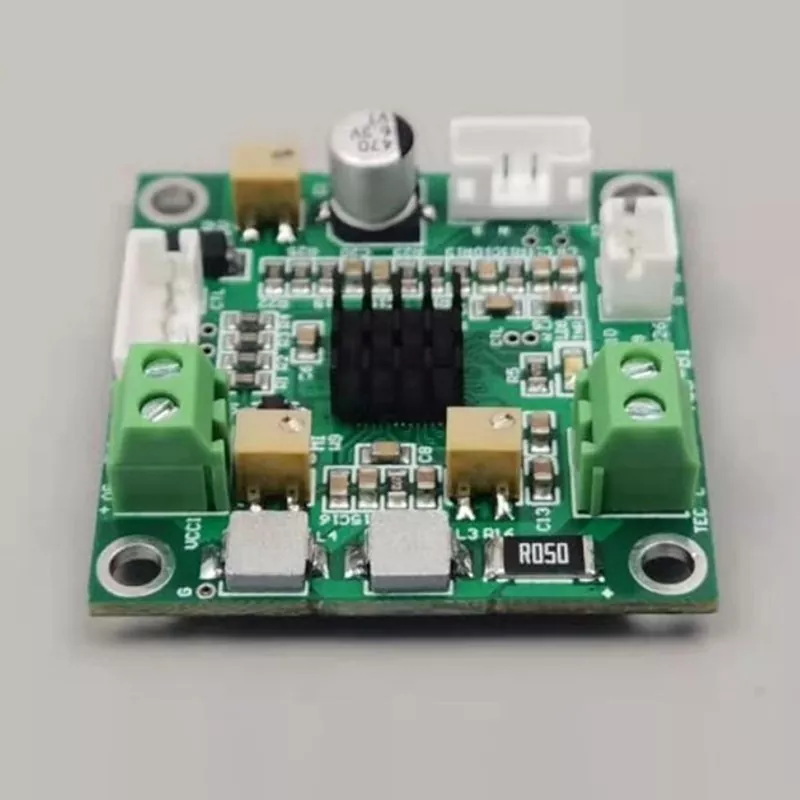

Struchtúr an Bhoird Dlúth

Le toisí ach 34mm x 20mm agus airde iomlán 15.5mm, tá an ATC-M1 oiriúnach do chomhthionóil dhlúth-rialaithe teirmeach. Its small form factor is particularly relevant to miniature optical, sensing and electronic structures where available internal space is limited.

Rialú Aschuir TEC

Tá an rialtóir deartha chun oibriú le comhpháirteanna fuaraithe thermoelectric. Is é 2.5A a uassruth TEC, agus is é 4.3V an t-uasvoltas CCE ag soláthar 5V nó 2.5V ag soláthar 3.3V. Soláthraíonn na teorainneacha sainithe seo bonn soiléir chun an rialaitheoir a mheaitseáil leis an gcóras TEC gaolmhar.

Aiseolas Teocht

A 10K NTC sensor is used for temperature measurement and feedback. Is é 0.001 céim C an chobhsaíocht rialaithe teochta sonraithe, ag soláthar an bheachtais atá ag teastáil d'iarratais nuair is féidir le héagsúlachtaí beaga teochta difear a dhéanamh ar riocht oibriúcháin comhpháirteanna atá íogair ó thaobh teochta.

Sonraí Teicniúla

Comparáid Dearaidh

Réimsí Iarratais

1. Photonics: Aithníonn X-Meritan feidhmchláir fhótóinic lena n-áirítear fuarú brathadóir. Soláthraíonn an struchtúr rialaitheora dhlúth agus feidhm aiseolais teochta eilimint rialaithe oiriúnach le haghaidh tionóil fhuaraithe teirmeleictreacha beaga.

2. Teileachumarsáid: Áirítear ar raon feidhme na cuideachta cobhsú teirmeach agus fuarú comhpháirteanna teileachumarsáide. Is féidir rialú teochta beacht a ionchorprú in ailtireachtaí dlúthbhainistithe teirmeacha.

3. Trealamh Liachta: Liostaíonn X-Meritan aimplitheoirí PCR agus feidhmchláir a bhaineann le teocht laistigh den leigheas. Is cuid thábhachtach de chórais é rialú teochta ina mbraitheann coinníollacha oibriúcháin ar thimpeallachtaí teirmeacha rialaithe.

4. Braiteadh Aeraspáis: Áirítear le feidhmchláir aeraspáis na cuideachta braiteoirí braite oighir, braiteoirí flosc teasa agus braiteoirí IR. Is féidir le comhpháirteanna dlúth-rialaithe teirmeach a bheith mar chuid de chórais braite teocht-íogair.

5. Leictreonaic Feithicleach: Aithníonn X-Meritan freisin cobhsú teirmeach do LiDAR, AR agus brathadóirí, ag leathnú ábharthacht rialú dlúth teirmeleictreach d'iarratais braite feithicleach agus leictreonacha. Is féidir an Rialaitheoir Teochta ATC-M1 le PID Gearrthimthrialla a mheas le haghaidh ailtireachtaí dlúthbhainistithe teirmeacha ina bhfuil mais theirmeach beag ag an réad rialaithe.

Comhtháthú Córais

1. Teorainneacha Leictreacha TEC: Oibríonn an Rialaitheoir Teocht ATC-M1 le PID Gearr-Thimthrialla laistigh de na luachanna uasta sonraithe voltais agus srutha.

2. Aiseolas Teocht: Soláthraíonn an t-ionchur 10K NTC an cosán aiseolais teochta don chóras rialaithe.

3. Raon Teochta: Is é an raon rialaithe teochta réamhshocraithe ná +10 go +40 céim C, le teocht socraithe réamhshocraithe monarcha de 25 céim C.

4. Socruithe Aschuir: Is é 2.0V an voltas aschuir uasta réamhshocraithe sa mhonarcha, agus is é 1.0A an t-uas-sruth aschuir réamhshocraithe sa mhonarcha.

5. Modh Coigeartaithe: Is féidir coigeartú teochta a dhéanamh tríd an potentiometer W9, agus tacaítear le hionchur teocht analógach freisin.

6. Cumraíocht Táirge: I gcás feidhmchláir a éilíonn cumraíocht dhifriúil, deir X-Meritan gur féidir táirgí a tháirgeadh de réir líníochtaí nó samplaí. Áirítear leis an bpróiseas seirbhíse cumarsáid luathchéime, deimhniú samplach agus táirgeadh tar éis daingnithe.

Cumas X-Meritan

Tá an ATC-M1 mar chuid de phunann teicneolaíochta thermoelectric X-Meritan, a chlúdaíonn ábhair thermoelectric, fuaraitheoirí thermoelectric, tionóil TEC, comhpháirteanna NTC agus rialtóirí teochta. Ceanglaíonn struchtúr an táirge seo an bord rialaithe teochta leis na comhpháirteanna teirmeleictreacha agus na heilimintí braite a úsáidtear i gcórais dhlúth-bhainistíochta teirmeach.

Comhlánaigh Slabhra Teicneolaíochta Thermoelectric

Clúdaíonn cumais X-Meritan forbairt ábhar teirmeleictreach, saincheapadh croí-chomhpháirteanna agus dearadh réitigh teas-diomailt. Maidir leis an ATC-M1, tá baint dhíreach ag an raon feidhme teicniúil seo le rialú aschuir TEC, aiseolas teochta NTC agus ceanglais bhainistíochta teirmeach tionóil dhlúth leictreonach agus optúla.

5 Mhórréimse Iarratais

Tuairiscíonn X-Meritan iarratais thar chúig mhórréimse: cumarsáid snáthoptaice, trealamh leighis tionsclaíoch, leictreonaic feithicleach cliste, leictreonaic tomhaltóra agus institiúidí taighde. Soláthraíonn na réimsí iarratais seo cúlra teicniúil ábhartha don ATC-M1, go háirithe nuair a bhíonn gá le fuarú teirmeachleictreach dlúth agus teocht oibriúcháin rialaithe.

Fortune 500 Comhoibriú Cuideachta

Deir X-Meritan go gcomhoibríonn sé le cuideachtaí Fortune 500 agus le roinnt príomhshaotharlanna náisiúnta. Baineann an taithí seo le forbairt agus le cur i bhfeidhm na gcomhpháirteanna teirmeleictreacha agus na dteicneolaíochtaí rialaithe teochta a úsáidtear i sainchórais bhainistíochta leictreonacha agus theirmeacha.

Ilphróisis Déantúsaíochta

Áirítear ar an trealamh táirgeachta atá liostaithe ag X-Meritan foirnéisí dipping stáin, meaisíní múnla swing creathadh, meaisíní táthú, oighinn, meaisíní dáileacháin, meaisíní séalaithe uathoibríocha, trealamh sádrála reflow agus meaisíní priontála go hiomlán uathoibríoch. Tacaíonn na próisis déantúsaíochta seo le táirgeadh comhpháirteanna teirmeachleictreacha agus táirgí leictreonacha rialaithe teochta.

55% Dáileadh Margadh Eorpach

Tuairiscíonn X-Meritan gurb ionann an Eoraip agus 55% dá dáileadh margaidh idirnáisiúnta, cé go bhfuil Meiriceá Thuaidh freagrach as 15%, Oirdheisceart na hÁise 15% agus margaí eile 15%. Tacaíonn an cúlra iarratais idirnáisiúnta le taithí na cuideachta maidir le táirgí teirmeleictreacha agus bainistíochta teochta a sholáthar do thimpeallachtaí teicniúla éagsúla.

6. Tacaíocht Réiteach Teirmeach Comhtháite

Taobh amuigh de na comhpháirteanna rialaithe teochta aonair, soláthraíonn X-Meritan dearadh réiteach diomailt teasa agus tacaíocht roghnúcháin táirgí. Ligeann sé seo an Rialaitheoir Teocht ATC-M1 le PID Gearr-Thimthrialla a mheas in éineacht leis na ceanglais chomhfhreagracha maidir le fuaraitheoirí teirmeleictreacha, comhpháirt NTC agus bainistíocht theirmeach seachas mar chlár rialaithe iargúlta.

CCanna

C: Cén cineál braiteoir teochta a úsáideann an ATC-M1?

A: Úsáideann sé braiteoir teochta 10K NTC le haghaidh tomhas teochta agus aiseolas.

C: Cad é an cobhsaíocht rialaithe teochta?

A: Is é 0.001 céim C an chobhsaíocht rialaithe teochta sonraithe.

C: Cad é an t-uasmhéid reatha TEC?

A: Is é uasmhéid reatha TEC ná 2.5A.

C: Cad é méid an rialaitheora?

A: Tá toisí boird 34mm x 20mm ag an gCeannasaí Teochta ATC-M1 le PID Gearrthimthrialla, agus airde iomlán 15.5mm.

C: Cad é an socrú teochta réamhshocraithe?

A: Is é an teocht socraithe réamhshocraithe sa mhonarcha ná 25 céim C, le raon rialaithe réamhshocraithe de +10 go +40 céim C.

C: An féidir le X-Meritan táirgí a fhorbairt de réir líníochtaí nó samplaí?

A: Tá. Deir X-Meritan gur féidir leis táirgí a tháirgeadh de réir líníochtaí nó samplaí, le deimhniú samplach roimh tháirgeadh.
