Deartha chun aghaidh a thabhairt ar dhíghrádú idir-éadan agus ar shaincheisteanna idirleata sádrála le linn tionóil an fhuaraitheora teirmeleictreach (TEC), X-Meritan'sSliseanna le Bacainní Idirleatacomhpháirt an-chobhsaí, réidh le haghaidh cóimeála a sholáthar le haghaidh ardbhainistíocht teirmeach. Trí bhacainn chruinn nicil-bhunaithe a thabhairt isteach idir an tsubstráit Bi₂Te₃-Sb₂Te₃ agus an dromchla solderable, déanann na slisní seo imirce eiliminteach a mhaolú go héifeachtach, ag cobhsú friotaíocht leictreach agus neart meicniúil trí thimthriallta teirmeacha arís agus arís eile.
Clúdaíonn an leathanach seo an struchtúr oibre, sonraíochtaí teicniúla, roghanna plating, treoir roghnúcháin agus raon feidhme saincheaptha do slisní bacainn idirleata a úsáidtear i ndéantúsaíocht CCE. Má tá tú ag déanamh comparáide idir soláthraithe,déan teagmháil lenár bhfoireann innealtóireachtachun an struchtúr bacainn agus toisí do do phróiseas tionóil a dhearbhú.

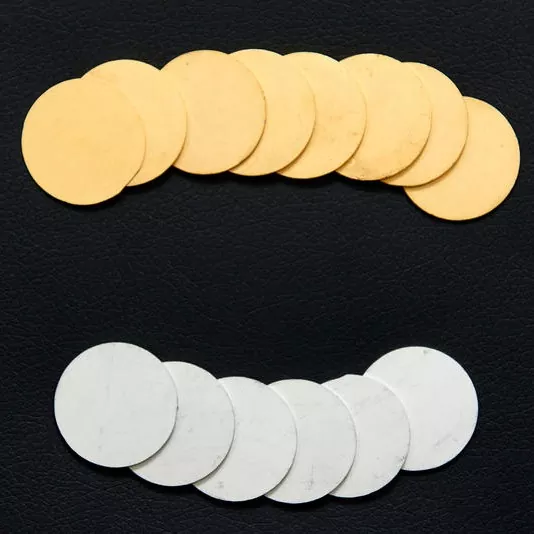

Is slisní ábhar thermoelectric réamhphróiseáilte iad slices le Bacainní Idirleathadh le struchtúr miotalaithe cosanta atá deartha chun idirghníomhaíocht idir an tsubstráit thermoelectric agus an sádróir a úsáidtear le linn cóimeála TEC a rialú.
Tinne teirmeleictreach Bi₂Te₃-Sb₂Te₃ easbhrúite é an bunábhar. Tar éis próiseála beachtas, cuirtear bacainn idirleathadh nicil-bhunaithe i bhfeidhm idir an t-ábhar thermoelectric agus an ciseal solderable seachtrach. Cruthaíonn sé seo comhéadan rialaithe a chuidíonn le himirce eiliminteach nach dteastaíonn agus frithghníomhartha interfacial a theorannú le linn sádrála agus timthriall teirmeach ina dhiaidh sin.
Tá an bacainn tábhachtach go háirithe toisc go bhfuil airíonna ceimiceacha agus fisiceacha éagsúla ag an ábhar thermoelectric agus solder. Le linn téimh agus fuaraithe arís agus arís eile, is féidir le hidirghníomhaíocht neamhrialaithe ag an gcomhéadan cur le hathruithe ar fhriotaíocht leictreach, díghrádú meicniúil, nó meath ar an gcomhpháirteach solder.
Baineann na slisní seo leis an gceann is leithneábhair thermoelectricteaghlaigh táirge agus a úsáidtear de ghnáth in éineacht lefuaraitheoirí thermoelectric, tionóil thermoelectric withagusrialtóirí teochtai gcórais bhainistíochta teirmeacha iomlána.
Úsáideann an croí-struchtúr miotalaithe bacainn idirleata atá bunaithe ar nicil idir an tsubstráit Bi₂Te₃-Sb₂Te₃ agus an ciseal seachtrach solderable.
Cuidíonn an ciseal idirmheánach seo le gluaiseacht na gcomhábhar sádrála a rialú i dtreo an ábhair teirmeleictreach agus soláthraíonn sé comhéadan níos cobhsaí do thionól TEC. Is féidir cumraíocht ilchiseal a roghnú de réir an phróisis sádrála atá beartaithe agus an timpeallacht oibriúcháin.
Seachas a bheith ag brath ar bhratú dromchla amháin, is féidir le X-Meritan struchtúir mhiotalaithe ilchiseal a sholáthar ina ndéanann sraitheanna éagsúla feidhmeanna éagsúla.
Díríonn an ciseal bacainn istigh ar scaradh ábhair agus rialú idirleata, agus roghnaítear an ciseal seachtrach solderable de réir an phróisis cheangail.
Tá plating stáin leictrileictreach ar fáil ag thart ar 7 ± 2 μm.
Soláthraíonn an dromchla stáin dea-chleamhnas sádrála do ghnáthphróisis sádrála agus is féidir é a úsáid le córais sádrála luaidhe agus saor ó luaidhe, ag brath ar phróiseas tionóil an chustaiméara.
Tá an chumraíocht seo oiriúnach go ginearálta nuair is é an bunriachtanas dromchla solderable praiticiúil le haghaidh táirgeadh caighdeánach TEC.
Maidir le hiarratais a éilíonn bailchríoch óir tanaí, cuireann X-Meritan plating óir leictrilíteacha le tiús Au níos lú ná 0.2 μm.
Soláthraíonn Óir dromchla le friotaíocht maith ocsaídiúcháin agus is féidir é a mheas le haghaidh iarratais ag baint úsáide as solder AuSn nó i gcás ina bhfuil gá le tréithe dromchla rialaithe.
Ionchorpraíonn teicneolaíocht "H" paitinnithe X-Meritan ciseal alúmanaim thart ar 150 μm isteach sa struchtúr bacainn ilchiseal.
Tá an chumraíocht beartaithe le haghaidh feidhmchláir atá faoi lé haistrithe teochta éilitheacha. Trí chiseal alúmanam breise a ionchorprú sa struchtúr miotalaithe, tugann an dearadh aghaidh ar na strusanna a bhaineann le leathnú agus crapadh teirmeach arís agus arís eile.
Is féidir an rogha seo a mheas le haghaidh aeraspáis, tionscail throma, agus feidhmeanna CCE eile nuair is breithniú suntasach dearaidh é rothaíocht theirmeach.
Is féidir an t-ábhar thermoelectric a mheilt agus a slisnithe de réir líníochtaí an chustaiméara. Tá an cruinneas gearrtha sonraithe thart ar ±15 μm, agus is é 0.3 mm an tiús gearrtha íosta.
Is féidir le slisní réamhphróiseáilte an méid ullmhúcháin ábhartha a theastaíonn ó mhonaróirí CCE a laghdú agus toisí a sholáthar níos gaire do riachtanais na n-oibríochtaí cóimeála ina dhiaidh sin.
| Paraiméadar | Sonraíocht |
|---|---|
| Bunábhar | Tinní Bi₂Te₃-Sb₂Te₃ Easbhrúite |
| Tiús Slice Íosta | ≥ 0.3 mm |
| Tiús | Customizable de réir líníocht an chustaiméara |
| Beachtas Gearradh | ±15 μm |
| Bacainn Idirleata | Struchtúr ilchiseal atá bunaithe ar nicil |
| Stáin Plating | 7 ± 2 μm |
| Plating Óir Leictreabúideacha | < 0.2 µm Au |
| Teicneolaíocht "H". | Ciseal bacainn thart ar 150 μm Al |
| Meilt & Gearradh | Ar fáil de réir líníocht |
| Cumraíocht Miotalúcháin | Customizable de réir iarratais |
| Iarratas | Fuarú teirmeachleictreach agus déantúsaíocht CCE |
Ba cheart lamháltais toisí, struchtúr miotalaithe, agus sonraíochtaí plating a dheimhniú de réir phróiseas deartha agus cóimeála deiridh an TEC. Seol do líníocht chuigár n-innealtóirí díolacháinle haghaidh athbhreithniú féidearthachta.
Is ábhar teirmeleictreach Bi₂Te₃-Sb₂Te₃ easbhrúite é an tsubstráit chaighdeánach. Tosaigh tríd an gcomhdhéanamh teirmeleictreach atá ag teastáil, toisí ábhair, tiús slice, agus coinníollacha oibriúcháin CCE atá beartaithe a dhearbhú.
I gcás cóimeála traidisiúnta TEC, is féidir le bacainn idirleata bunaithe ar nicil scaradh a sholáthar idir an tsubstráit teirmeleictreach agus an dromchla sádrála.
Má tá rothaíocht teocht suntasach i gceist leis an iarratas, is féidir cumraíocht ilchiseal níos casta a mheas. Ba cheart an struchtúr riachtanach a chinneadh de réir phróifíl iarbhír teirmeach agus tógáil modúl.
Tá stáin leictrilít oiriúnach go ginearálta nuair a úsáidtear sádráil traidisiúnta, tá gá le sádróir saor ó luaidhe, is fearr dromchla indóite sách tiubh, nó is breithniú tábhachtach é costas táirgthe.
Is féidir óir leictrilít a mheas nuair a bhíonn sádráil AuSn ag teastáil, is gá ocsaídiú dromchla a rialú, is fearr le bailchríoch óir tanaí, nó éilíonn an t-iarratas tréithe dromchla nó leictreacha ar leith.
Ba cheart líon agus déine na dtimthriallta teochta a mheas nuair a bhíonn an chumraíocht mhiotalaithe á roghnú. D’fhéadfadh go mbeadh gá le breithniú breise a dhéanamh ar leathnú teirmeach, ar strus comhéadain agus ar shláine na gciseal bacainn d’iarratais a mbíonn aistrithe minice acu idir coinníollacha te agus fuara.
Maidir leis na hiarratais seo, is féidir teicneolaíocht "H" paitinnithe X-Meritan a mheas mar chumraíocht eile.
Cuir an tiús slice riachtanach, fad, leithead, caoinfhulaingt agus ceanglais dromchla ar fáil ar an líníocht theicniúil. Is féidir leis an cruinneas gearrtha sonraithe de thart ar ±15 μm tacú le custaiméirí a dteastaíonn toisí rialaithe le haghaidh cóimeála TEC iartheachtacha agus láimhseáil uathoibrithe.
Díríonn X-Meritan ar fhuaraithe leathsheoltóra agus ar theicneolaíocht teirmeleictreach, le cumais a chlúdaíonn forbairt ábhar teirmeachleictreach, saincheapadh comhpháirteanna, dearadh réitigh diomailt teasa, agus tacaíocht roghnúcháin próisis.
D’fhéadfadh go mbeadh toisí slisne éagsúla, tiús, bailchríocha dromchla agus struchtúir mhiotalaithe de dhíth ar dhearaí éagsúla TEC. Is féidir le X-Meritan an t-ábhar a phróiseáil de réir líníochtaí custaiméirí agus sonraíochtaí teicniúla.
Tá an t-ábhar a sholáthraítear dírithe ar chustaiméirí a bhfuil baint acu le forbairt agus déantúsaíocht modúl teirmeleictreach. Is féidir le meilt, gearradh agus miotalú beachtas cabhrú le líon na gcéimeanna ullmhúcháin a theastaíonn roimh thionól a laghdú.
Freastalaíonn réitigh teirmeleictreacha X-Meritan ar iarratais lena n-áirítear cumarsáid snáthoptaice, trealamh tionsclaíoch agus leighis, leictreonaic feithicleach, leictreonaic tomhaltóra, agus institiúidí taighde. Soláthraíonn an chuideachta tacaíocht theicniúil d'iarratais a éilíonn fuarú leathsheoltóra rialaithe agus bainistíocht teocht beacht, lena n-áirítear forbairt comhpháirteanna saincheaptha. Is féidir leat ár gcúlra a athbhreithniú ar anleathanach próifíle cuideachtanó iniúchadh a dhéanamh ar an iomlánraon táirgí.
Is gné amháin de chóras iomlán teirmeleictreach iad slisní bacainn idirleata. Ag brath ar do thionscadal, féadfaidh na línte táirge seo a leanas a bheith ábhartha freisin:
An bunábhar tinne Bi₂Te₃-Sb₂Te₃ a úsáidtear chun slisní bacainn idirleata a tháirgeadh, atá ar fáil i gcomhdhéanamh caighdeánach agus saincheaptha.
Modúil fuaraithe Peltier soladach-stáit le haghaidh rialú beacht teochta i dtrealamh optoelectronic, leighis agus tionsclaíoch.
Comhthionóil TEC comhtháite a chomhcheanglaíonn an modúl fuaraithe, doirteal teasa agus comhéadan teirmeach le haghaidh comhtháthú córas níos tapúla.
Rialaitheoirí lúb dúnta a mheaitseáil le fuaraitheoirí caighdeánacha agus micrea-TE le haghaidh rialú teochta ardchruinneas cobhsaí.
Úsáidtear iad mar chomhpháirteanna ábhar teirmeleictreacha miotalaithe i ndéantúsaíocht CCE. Cuidíonn an bacainn idirleathadh a rialú idirghníomhaíocht agus imirce eiliminteach idir an tsubstráit thermoelectric Bi₂Te₃-Sb₂Te₃ agus an córas solder le linn tionóil agus timthriall teirmeach.
Le linn sádrála agus téamh agus fuarú arís agus arís eile, is féidir le comhábhair sádrála idirghníomhú leis an ábhar teirmeachleictreach. Soláthraíonn bacainn nicil-bhunaithe comhéadan idirmheánach a chuidíonn le teorainn a chur le imoibrithe idirleata agus interfacial nach dteastaíonn, ag tacú le feidhmíocht leictreach agus meicniúil níos cobhsaí.
Soláthraíonn nicil comhéadan miotalach réasúnta cobhsaí idir an tsubstráit thermoelectric agus dromchla solderable. I struchtúr miotalaithe ilchiseal, feidhmíonn sé mar bhacainn idirmheánach agus ligeann sé an ciseal seachtrach a uasmhéadú le haghaidh sádrála.
Tá thart ar 7 ± 2 μm stáin leictrileictreach agus tá sé beartaithe go príomha le haghaidh gnáth-fheidhmchláir sádrála. Tá ór leictrilít níos lú ná 0.2 μm Au agus is féidir é a roghnú le haghaidh iarratas a éilíonn dromchlaí ocsaídiúcháin-resistant nó sádráil AuSn.
Braitheann an rogha ceart ar ábhar solder an chustaiméara, teocht a cheanglaíonn, próiseas tionóil, agus riachtanais iarratais.
Tá an teicneolaíocht "H" paitinnithe beartaithe le haghaidh coinníollacha éilitheacha teirmeach-rothaíochta. Ionchorpraíonn sé ciseal alúmanaim thart ar 150 μm isteach sa struchtúr bacainn ilchiseal agus is féidir é a mheas le haghaidh iarratais ar nós aeraspáis agus córais TEC tionsclaíochta trom.
Ba cheart an chumraíocht iarbhír a chinneadh de réir an raon teochta oibriúcháin, próifíl timthriall teirmeach, agus tógáil modúl.
Is é 0.3 mm an tiús íosta sonraithe. Is féidir an tiús iarbhír a shaincheapadh de réir líníocht theicniúil agus riachtanais iarratais an chustaiméara.
Tá. Is féidir le X-Meritan toisí agus próiseáil saincheaptha a sholáthar de réir líníochtaí na gcustaiméirí. Tá an cruinneas gearrtha sonraithe thart ar ±15 μm.
Tá. Is féidir le X-Meritan ábhar teirmeleictreach a sholáthar a ndearnadh meilt, gearradh beachtas, próiseáil bacainn idirleata, agus an chóireáil dromchla sádrála is gá. Is féidir leis seo cabhrú le monaróirí CCE ullmhú ábhar breise a laghdú roimh thionól.
Seol do líníocht, tiús slice, rogha plating agus toirt bliantúil measta. Deimhneoidh ár n-innealtóirí an struchtúr bacainn, molfaidh siad an chumraíocht mhiotalaithe is oiriúnaí agus freagróidh siad le praghsáil dhíreach ón monarcha.
