Teirmeastar NTC don Chumarsáid Optúil

Déanann X-Meritan Teirmeastóir NTC don Chumarsáid Optúil a úsáidtear le haghaidh braite teochta in trasghlacadóirí optúla, lena n-áirítear fachtóirí foirm SFP, QSFP, agus CFP. Cuirtear na comhpháirteanna seo in aice leis an dé-óid léasair nó taobh istigh den lúb rialaithe TEC chun aiseolas teochta fíor-ama a sholáthar. Athraíonn an luach friotaíochta intuartha le teocht, rud a ligeann don chiorcad rialaithe pointe oibriúcháin léasair cobhsaí a choinneáil.

Ní gné áise é monatóireacht chruinn teochta i modúil optúla. Aistríonn tonnfhad léasair thart ar 0.1 nm in aghaidh na céime Celsius do go leor léasair DFB. Is féidir le sruth teocht cúpla céim an t-aschur a bhogadh lasmuigh den fhuinneog cainéil inghlactha i gcórais DWDM. Soláthraíonn Teirmeastar NTC don Chumarsáid Optúil an comhartha aiseolais a úsáideann an tiománaí TEC chun an sruth seo a cheartú.

Conas a Fheidhmíonn Teirmeastar NTC i Modúl Optúil

De ghnáth bíonn Teirmeastar NTC don Chumarsáid Optúil nasctha leis an bhfomount céanna leis an dé-óid léasair nó ceangailte den taobh fuar TEC. De réir mar a athraíonn an teocht léasair, athraíonn friotaíocht an teirmeastóra de réir cuar neamhlíneach arna shainiú ag an luach R25 agus an tairiseach B. Tomhaiseann an ciorcad rialaithe an fhriotaíocht seo, athraíonn sé go luach teochta é, agus déanann sé an sruth TEC a choigeartú chun an léasair a thabhairt ar ais go dtí an sprioc-teocht.

Leanann an gaol idir friotaíocht agus teocht an chothromóid chaighdeánach:

R(T) = R25 × exp[ B × (1/T - 1/298.15) ]

Áit a bhfuil T i Kelvin agus is é B an tairiseach ábhartha. I gcás feidhmeanna modúl optúla, tá luachanna B25/50 idir 3380 K agus 3950 K coitianta. Braitheann an rogha ar an raon teochta oibriúcháin a bhfuiltear ag súil leis agus ar an réiteach a theastaíonn ón gciorcad rialaithe.

Paraiméadair Theicniúla

Liostaíonn an tábla thíos cumraíochtaí caighdeánacha atá ar fáil ó X-Meritan. Is féidir luachanna saincheaptha do thionscadail toirte.

Déantar na luachanna go léir a fhíorú i dtáirgeadh. Is féidir tuarascáil tástála iomlán le tomhais friotaíochta agus luach B a sholáthar do gach baisc.

Nóta tábhachtach ar fhéinthéamh: Caithfidh an sruth tomhais tríd an NTC a bheith íseal go leor ionas nach n-ardaíonn an chumhacht a scaiptear sa teirmeastar a theocht níos mó ná 0.1°C. I gcás NTC 10 kΩ le fachtóir diomailt de 1.5 mW/°C, ciallaíonn sé seo gur chóir go bhfanfadh an sruth tomhais faoi bhun thart ar 120 µA. Níos mó ná seo is cúis leis an teirmeastar teocht níos airde ná an teocht léasair iarbhír a léamh, rud a d'fhéadfadh an lúb rialaithe a fhuarú.

Dearadh agus Gléasadh Fisiciúil

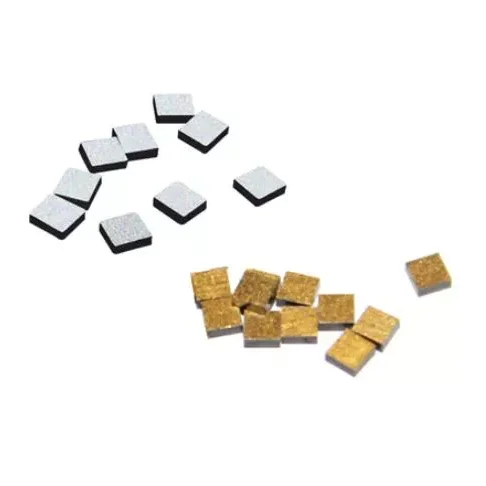

Soláthraíonn X-Meritan Teirmeastar NTC don Chumarsáid Optúil i bhfoirm sliseanna loma, le leictreoidí Au nó Ag, atá oiriúnach do nascadh sreinge nó sádráil ar fho-mhíreanna ceirmeacha. Is gnách go mbíonn toisí na sliseanna sa raon 0.5 mm × 0.5 mm go 1.0 mm × 1.0 mm, le tiús ó 0.2 mm go 0.5 mm. Ceadaíonn an lorg beag seo socrúchán díreach in aice leis an dé-óid léasair gan cur isteach ar an gcosán optúil.

I gcás custaiméirí ar fearr leo comhpháirt réamhshuiteáilte, is féidir an sliseanna a chur le chéile ar iompróir beag alúmana nó nítríde alúmanaim le sreanga luaidhe. Tá an leagan seo níos éasca a láimhseáil i línte cóimeála láimhe agus simplíonn sé an próiseas nascáil.

Tá an dromchla leictreoid deartha le haghaidh nascáil sreang Au nó sádráil PbSn/AuSn. Roghnaítear an mhiotalú sonrach bunaithe ar phróiseas tionóil an chustaiméara. Soláthraímid bileoga leis na paraiméadair nasctha molta do gach cineál leictreoid.

Am Freagartha agus Cúpláil Theirmeach

Is gnách go mbíonn tairiseach ama teirmeach sliseanna lom NTC faoi bhun 1 soicind nuair a bhíonn sé gléasta le sraith tanaí de ghreamaitheach teirmeach nó sádróir. In aer fós, gan gléasta, tá an tairiseach ama níos airde. Maidir le hiarratais modúl optúla, ní mór an NTC a chomhcheangal go teirmeach leis an dromchla céanna leis an dé-óid léasair nó pláta fuar TEC. Déanfaidh líne gliú tiubh nó bearna aer an freagra a mhoilliú agus tabharfaidh sé isteach fritháireamh teochta idir an braiteoir agus an léasair.

Molaimid an sliseanna NTC a fheistiú le greamachán seoltach teirmeach nó preform solder. Ba cheart tiús na ciseal nasctha a rialú go dtí níos lú ná 25 µm. Cinntíonn sé seo go rianaíonn an NTC an teocht léasair gan mórán moille, rud atá ríthábhachtach do lúba rialaithe TEC ag feidhmiú ag rátaí nuashonraithe os cionn 10 Hz.

Cobhsaíocht agus Sruth Fadtéarmach

Is féidir le Teirmeastóir NTC don Chumarsáid Optúil srutha friotaíochta beag a thaispeáint thar thréimhse ama, go háirithe agus é á oibriú ag teochtaí ardaithe. Laghdaíonn ár bhfoirmiú ábhair agus ár n-fhulangacht leictreoid an sruth seo go leibhéal nach gcuireann isteach ar fheidhmíocht modúl optúil thar shaol seirbhíse tipiciúil 10 mbliana. Léiríonn an tábla thíos an sruth a bhfuiltear ag súil leis faoi choinníollacha stórála éagsúla, bunaithe ar thástáil iontaofachta inmheánaigh.

Tá na luachanna seo bunaithe ar thástáil luathaithe agus ní ráthaíochtaí iad. Braitheann sruth iarbhír ar strus gléasta, ar thaise agus ar shruth oibriúcháin. Is féidir linn tuarascáil iontaofachta mionsonraithe a sholáthar do thionscadail cháilithe.

Déantúsaíocht agus Rialú Cáilíochta

Déantar na sliseanna NTC a tháirgeadh inár n-áis féin ag baint úsáide as teicnící próiseála ceirmeacha. Áirítear ar an sreabhadh déantúsaíochta ullmhú púdar, téip-réitigh, priontáil leictreoid, shintéiriú, dicing, agus tástáil leictreach deiridh. Déanaimid rialú ar chomhdhéanamh ábhair intí, rud a cheadaíonn luach B agus tréithe friotaíochta a choigeartú.

Déantar tástáil ar gach baisc le haghaidh:

● Friotaíocht ag 25°C ag baint úsáide as folcadán cruinneas-teocht

● Luach B arna ríomh ó thomhais friotaíochta ag 25°C agus 50°C

● Amharciniúchadh faoi fhormhéadú

● Friotaíocht inslithe

● Rothaíocht teirmeach roghnach de réir iarratais an chustaiméara

Cuirtear sonraí tástála i gcartlann agus is féidir iad a chur ar fáil le gach lastas. Tacaímid freisin le nósanna imeachta iniúchta isteach a bhaineann go sonrach le custaiméirí.

Treoir Roghnúcháin

Chun an teirmeastar NTC ceart a roghnú do do mhodúl optúil, smaoinigh ar na fachtóirí seo a leanas:

1. luach R25

Is iad na comhluachanna ná 10 kΩ agus 100 kΩ. Tarraingíonn luachanna friotaíochta níos ísle níos mó sruth tomhais ach ní bhíonn siad chomh íogair do thorann. Tá sé níos éasca luachanna friotaíochta níos airde a thomhas le ciorcaid ADC simplí. Braitheann an rogha go minic ar an rialtóir TEC IC a úsáidtear sa mhodúl. Tá go leor sliseanna tiománaí léasair agus rialtóir TEC optamaithe le haghaidh raon friotaíochta NTC ar leith, de ghnáth 10 kΩ nó 50 kΩ.

2. B luach

Cinneann an luach B cé mhéad a athraíonn an fhriotaíocht in aghaidh na céime. Tugann luach B níos airde athrú friotaíochta níos mó in aghaidh na céime, rud a d'fhéadfadh feabhas a chur ar réiteach teochta. Mar sin féin, ciallaíonn luach B an-ard freisin go n-éireoidh an fhriotaíocht an-ard ag teochtaí íseal, rud a d'fhéadfadh dul thar raon ionchuir an chuaird tomhais. Is comhréiteach coiteann é B25/50 = 3435 K do mhodúil optúla a oibríonn ó -10°C go +75°C.

3. Caoinfhulaingt

Bíonn tionchar díreach ag caoinfhulaingt friotaíochta agus caoinfhulaingt luach B ar chruinneas tomhais teochta. Is é an toradh a bhíonn ar lamháltas friotaíochta ±1% in éineacht le lamháltas luach ±1% B ná earráid teochta tosaigh de thart ar ±0.3°C ag 25°C. Maidir le hiarratais DWDM ina gcaithfidh cobhsaíocht tonnfhad a bheith laistigh de ±0.01 nm, d'fhéadfadh an earráid seo a bheith ró-mhór. Is féidir le céim calabrú i bhfirmware an mhodúil an caoinfhulaingt tosaigh a chúiteamh, ach ní mór don chaoinfhulaingt a bheith daingean go leor go bhfanann an calabrú bailí thar an raon oibriúcháin.

4. Pacáiste agus nascáil

Caithfidh an NTC luí laistigh den spás atá ar fáil laistigh den mhodúl optúil. Cuireann sliseanna lom an lorg is lú ar fáil ach teastaíonn nascáil sreinge nó trealamh dícheangail. Déanann sceallóga réamhshuiteáilte ar iompróirí ceirmeacha cóimeáil a shimpliú ach cuireann siad airde. Is féidir linn an dá rogha a sholáthar agus comhairle a thabhairt maidir leis an rogha is fearr do do líne táirgeachta.

5. Féin-théamh

Ní mór an sruth tomhais a choinneáil íseal. I gcás NTC 10 kΩ a bhfuil fachtóir diomailt de 1.5 mW/°C aige, is é 120 µA an sruth tomhais uasta d’fhéinthéamh 0.1°C. Má úsáideann do rialtóir TEC sruth níos airde, smaoinigh ar fhriotaíocht níos ísle NTC nó sliseanna níos mó le fachtóir diomailt níos airde.

Mura bhfuil tú cinnte cad iad na paraiméadair atá le roghnú, tabhair uimhir pháirt do rialtóir CCE agus an raon teochta sprice. Is féidir linn cumraíocht NTC comhoiriúnach a mholadh.

Feidhmchláir tipiciúla

Trasghlacadóirí Optúla SFP agus QSFP

Úsáidtear teirmeastóirí NTC taobh istigh den mhodúl chun monatóireacht a dhéanamh ar theocht léasair. Cothaíonn an comhartha isteach sa rialtóir TEC, a choinníonn an léasair ag teocht sheasta, de ghnáth 25 ° C nó 45 ° C ag brath ar dhearadh an léasair.

DWDM agus Modúil Comhleanúnacha

Tá cruinneas NTC ríthábhachtach do léasair caola líne athrú agus tonnfhad-cobhsaí. Ní mór don lúb rialaithe an teocht a choinneáil laistigh de ± 0.1 ° C chun an tonnfhad a choinneáil laistigh den ghreille cainéal sonraithe.

Fomounts Dé-óid Laser

I bpacáistí dé-óid léasair lom, tá an NTC nasctha leis an bhfomount céanna leis an sliseanna léasair. Soláthraíonn sé seo braite teochta díreach gan mais theirmeach breise.

Stáisiúin Bhunáite Telecom agus Trealamh Lasmuigh

Úsáidtear teirmeastair NTC freisin i gciorcaid monatóireachta teochta aimplitheoirí optúla lasmuigh agus trasghlacadóirí, áit ar féidir le luascáin teochta comhthimpeallacha a bheith mór.

Ceisteanna Coitianta

C: Cad é an difríocht idir luach R25 agus B?

A: Is é R25 an fhriotaíocht ag 25 ° C. Déanann an luach B cur síos ar an gcaoi a n-athraíonn an fhriotaíocht le teocht. Tá gá leis an dá pharaiméadar chun an fhriotaíocht ag aon teocht eile a ríomh. Ciallaíonn luach B níos airde go n-athraíonn an fhriotaíocht níos mó le haghaidh athrú teochta ar leith.

C: Conas is féidir liom friotaíocht a thiontú go teocht i mo firmware?

A: Is é an modh is simplí ná tábla cuardaigh a ghintear ó na luachanna R25 agus B a úsáid ag baint úsáide as cothromóid Steinhart-Hart nó an chothromóid B simplithe. Tá halgartaim tiontaithe ionsuite ag go leor rialtóirí TEC. Is féidir linn an tábla comhéifeacht a sholáthar do do NTC ar leith.

C: An féidir liom lamháltas ±5% NTC a úsáid i modúl DWDM?

A: Braitheann sé ar do nós imeachta calabrúcháin. Bíonn earráid teochta os cionn ±1°C roimh chalabrú mar thoradh ar lamháltas friotaíochta ±5% in éineacht le lamháltas ±1% B. Má dhéanann do líne táirgeachta calabrú aonuaire ag teocht aitheanta, is féidir an fritháireamh tosaigh a bhaint. Ach tá tionchar ag caoinfhulaingt B fós ar chruinneas an fhána. Maidir le DWDM, molaimid friotaíocht ± 1% ar a laghad agus luach ± ​​0.5% B.

C: Cén fáth a bhfuil féin-théamh ábhar mura bhfuil an sruth tomhais ach cúpla céad microamps?

A: Is féidir le sruthanna beaga fiú an teirmeastar a théamh os cionn an teocht máguaird. Scaipeann sruth 100 µA trí NTC 10 kΩ 0.1 mW. Le fachtóir diomailt de 1.5 mW/°C, is cúis le hardú teochta 0.067°C é seo. I modúl léasair rialaithe go docht, is féidir an fhritháireamh sin a bheith suntasach. Ba cheart go n-úsáidfeadh an ciorcad tomhais an sruth praiticiúil is ísle.

C: An soláthraíonn tú luachanna saincheaptha B nó luachanna friotaíochta?

A: Tá. Is féidir linn an comhdhéanamh ábhartha a choigeartú chun luachanna saincheaptha B a bhaint amach sa raon 3000 K go 4500 K, agus is féidir linn scagadh le haghaidh luachanna friotaíochta sonracha le lamháltais daingean. Beidh íosmhéideanna ordaithe i gceist.

C: An féidir an NTC a shuiteáil go díreach ar an sliseanna léasair?

A: De ghnáth ní. Tá an NTC suite ar an taobh submount nó fuar TEC, ní ar an ngné léasair. D'fhéadfadh teagmháil dhíreach leis an sliseanna léasair saincheisteanna leictreacha nó fadhbanna mais theirmeach a thabhairt isteach. Molaimid an NTC a fheistiú chomh gar agus is féidir don léasair ach atá aonraithe go leictreach.

Teagmháil agus Tacaíocht Innealtóireachta

Chun samplaí nó moladh mionsonraithe a iarraidh, cuir an méid seo a leanas ar fáil le do thoil:

● Uimhir pháirt rialaitheora TEC nó sruth tomhais

● Sprioc teocht léasair

● Cruinneas teochta riachtanach

● Spás atá ar fáil don NTC

● Modh cóimeála (nascáil sreang, sádráil, eapocsa)

● An méid bliantúil a bhfuiltear ag súil leis

Freagraimid laistigh de lá gnó amháin agus is féidir samplaí a sholáthar le haghaidh meastóireachta.
